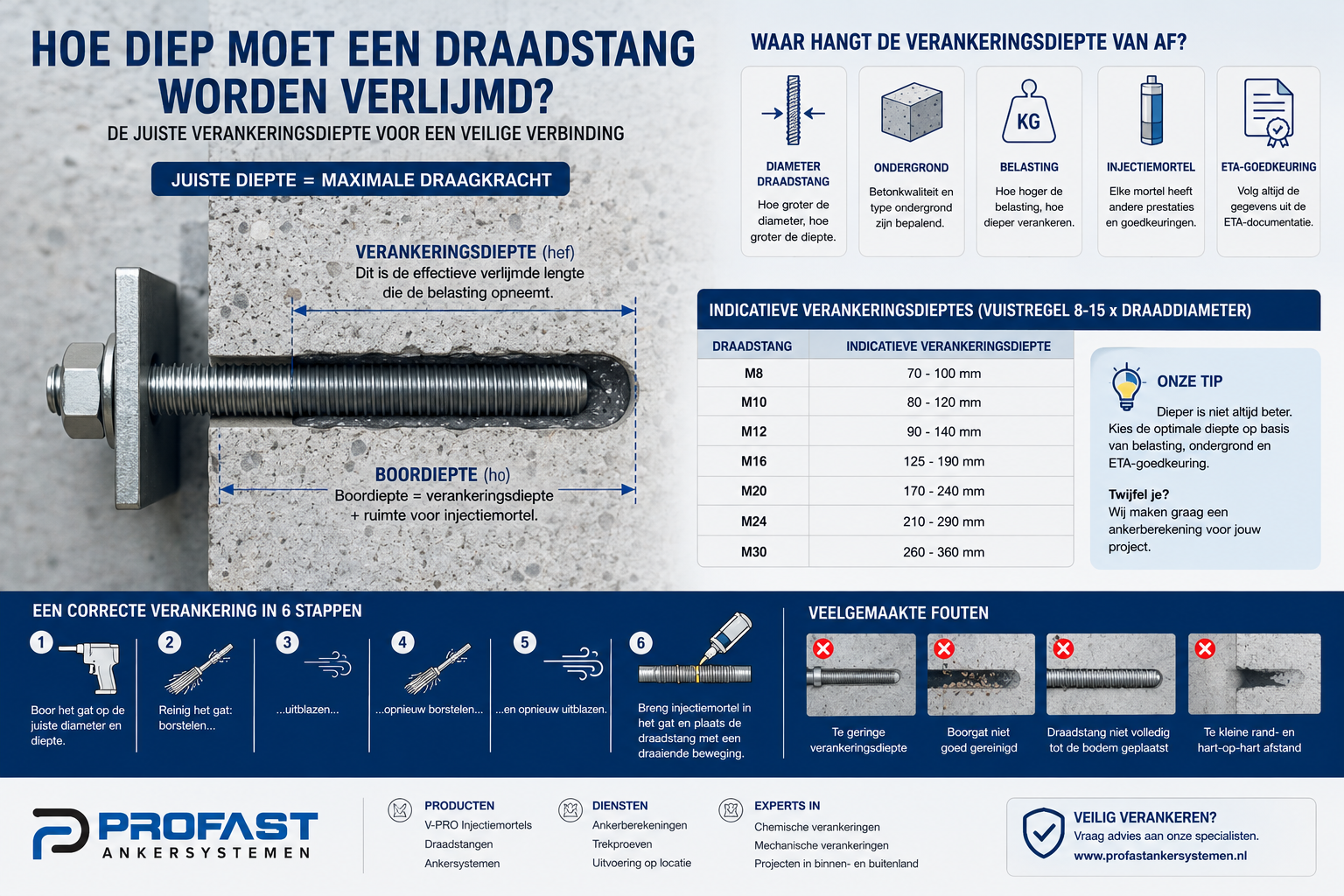

• Hoe diep moet een draadstang worden verlijmd? De complete gids voor een veilige verankering

  De juiste verankeringsdiepte van een draadstang is essentieel voor een veilige chemische verankering. Een veelgestelde vraag is: hoe diep moet een draadstang worden verlijmd? De juiste verankeringsdiepte hangt af van de diameter van de draadstang, de ondergrond, de belasting en de gebruikte injectiemortel. In deze blog leggen we uit hoe je de juiste verankeringsdiepte bepaalt en welke fouten je moet voorkomen.

  ---

  Waarom is de verankeringsdiepte van een draadstang belangrijk?

  De belasting van een chemisch anker wordt via de injectiemortel overgebracht op het beton of metselwerk. Wanneer een draadstang onvoldoende diep wordt verlijmd, kan de verbinding de gewenste belasting niet opnemen.

  Een te geringe verankeringsdiepte kan leiden tot:

  • Verminderde trekbelasting
  • Verminderde afschuifbelasting
  • Uittrekken van de draadstang
  • Betonscheuren
  • Afkeur tijdens ankertesten
  • Onveilige constructies

  Aan de andere kant is dieper niet altijd beter. Een grotere verankeringsdiepte betekent namelijk ook:

  • grotere boordiepte;
  • meer injectiemortel;
  • langere montagetijd;
  • hogere materiaalkosten.

  Het doel is dus altijd de optimale verankeringsdiepte te kiezen.

  ---

  Waar hangt de verankeringsdiepte van af?

  De juiste plaatsingsdiepte wordt bepaald door meerdere factoren:

  1. Diameter van de draadstang

  Hoe groter de draadstang, hoe groter meestal ook de benodigde verankeringsdiepte.

  Bijvoorbeeld:

  • M8
  • M10
  • M12
  • M16
  • M20
  • M24
  • M30

  hebben allemaal een andere aanbevolen plaatsingsdiepte.

  ---

  2. Ondergrond

  Niet iedere ondergrond gedraagt zich hetzelfde.

  Denk aan:

  • Beton C20/25
  • Beton C30/37
  • Gescheurd beton
  • Ongescheurd beton
  • Kalkzandsteen
  • Holle baksteen
  • Volle baksteen
  • Natuursteen

  Iedere ondergrond vraagt om een andere benadering.

  ---

  3. Belasting

  Wordt de draadstang gebruikt voor:

  • een zonnescherm?
  • een balkon?
  • een staalconstructie?
  • een machine?
  • een gevelconstructie?

  Hoe hoger de belasting, hoe belangrijker de juiste verankeringsdiepte.

  ---

  4. ETA-goedgekeurde injectiemortel

  Niet iedere injectiemortel heeft dezelfde prestaties.

  Een ETA-gecertificeerde injectiemortel biedt zekerheid over de belastbaarheid en de toegestane verankeringsdieptes.

  ---

  Vuistregel: 8 tot 15 keer de diameter

  Voor veel toepassingen wordt als vuistregel een verankeringsdiepte aangehouden van ongeveer 8 tot 15 keer de diameter van de draadstang.

  Voorbeelden:

  Draadstang	Indicatieve verankeringsdiepte
  M8	70 – 100 mm
  M10	80 – 120 mm
  M12	90 – 140 mm
  M16	125 – 190 mm
  M20	170 – 240 mm
  M24	210 – 290 mm
  M30	260 – 360 mm

  Let op: dit zijn algemene richtwaarden. De uiteindelijke verankeringsdiepte moet altijd worden bepaald op basis van de ETA-documentatie, de constructeur of een ankerberekening.

  ---

  Veel gemaakte fouten bij de verankeringsdiepte van een draadstang

  Een fout die wij in de praktijk regelmatig tegenkomen:

  Er wordt wel diep genoeg geboord, maar de draadstang wordt niet volledig tot de bodem van het boorgat geplaatst.

  Hierdoor ontstaat onderin een luchtkamer waardoor de effectieve verankeringslengte kleiner wordt.

  Controleer daarom altijd of de draadstang volledig is ingestoken.

  ---

  Ook het reinigen van het boorgat is cruciaal

  Zelfs de juiste verankeringsdiepte levert onvoldoende resultaat op wanneer het boorgat niet goed is gereinigd.

  Een correct gereinigd boorgat zorgt voor maximale hechting tussen:

  • beton;
  • injectiemortel;
  • draadstang.

  Gebruik altijd:

  • een uitblaaspomp of perslucht;
  • een reinigingsborstel met de juiste diameter;
  • opnieuw uitblazen.

  Herhaal dit volgens de instructies van de injectiemortel.

  ---

  Houd rekening met randafstanden

  Een grotere verankeringsdiepte betekent niet automatisch een hogere belasting.

  Wanneer de draadstang dicht bij een rand wordt geplaatst, kan een grotere verankeringsdiepte zelfs leiden tot hogere spanningen in het beton.

  Daarom moeten ook de minimale:

  • randafstanden;
  • h.o.h.-afstanden;
  • betondikte

  worden meegenomen in de berekening.

  ---

  Hoe bepaalt PROFAST de juiste verankeringsdiepte van een draadstang?

  Bij PROFAST bepalen wij de optimale verankeringsdiepte op basis van:

  • ETA-goedkeuringen;
  • Eurocode;
  • belasting;
  • ondergrond;
  • randafstanden;
  • bevestigingsmateriaal;
  • praktijkervaring.

  Hierdoor krijg je niet alleen een veilige oplossing, maar voorkom je ook onnodig lange draadstangen en overmatig lijmverbruik.

  ---

  Onze tip

  Twijfel je over de juiste verankeringsdiepte? Kies dan niet op gevoel.

  Een relatief kleine wijziging in diameter, boordiepte of belasting kan grote invloed hebben op de uiteindelijke draagkracht van de verankering.

  Onze specialisten helpen je graag bij het bepalen van de juiste draadstang, injectiemortel en verankeringsdiepte voor jouw project.

  ---

  Veelgestelde vragen

  Kan een draadstang te diep worden verlijmd?

  Ja. Een grotere verankeringsdiepte levert niet altijd een hogere belasting op. Bovendien nemen de boortijd, het lijmverbruik en de montagekosten toe.

  Hoe bepaal ik de juiste verankeringsdiepte?

  Op basis van de ETA-goedkeuring, de belasting, de ondergrond en een constructieve berekening. Een standaardmaat bestaat niet.

  Welke injectiemortel is geschikt?

  Gebruik bij constructieve toepassingen altijd een ETA-gecertificeerde injectiemortel, zoals de PROFAST V-PRO-serie.

  Moet ieder boorgat worden gereinigd?

  Ja. Een vervuild boorgat vermindert de hechting van de injectiemortel aanzienlijk en kan leiden tot een lagere draagkracht.
